在SMT工厂，SMT首件检测机测试流程是怎么样的？

　　我们先来看一下传统的首件检测流程：

　　一、操作员送首件和首件报到IPQC台

　　1、报告的首三行内容要完整填写:并有生产班长、工程、操作员的签名。

　　二、IPQC收到首件报告后根据内容找出生产通知单,按要求找出BOM、ECN、IQC检验报告、特殊工艺事项。

　　2.1、BOM要在生产前用彩色的笔分AB面:

　　2.2、分面的时候要依据PCB的白油丝印,不能使用工程的程序

　　2.3、ECN发放后要立刻夹在最新的BOM后面并在发放记录上登记

　　2.4、当新的BOM发放下来后一定要找到旧版本的BOM写上“作废”并上交给工程摧毁。

　　三、进行首件检査。(校对过程中如有问题请用铅笔在BOM上记录备注。

　　3.1、BOM其中有一项是提供版本信息内容。第一个校对的信息是PCB版本、客户、机型。

　　3.2、按IC到阻容料的规律。对IC的型号规格、对IC的方向。

　　3.3、对高的元件,从大到小,比如变压器、铝电解电容等异形元件。

　　3.4、对三极管、二级管、灯仔(灯的颜色)的规格和方向,稳压管要测试压降。

　　3.5、对ESD管、磁珠、保险丝等

　　3.6、对电容、电阻,依据从大到小原则:1206、0805、0603、0402、0201

　　3.7、对手帖的物料,USB座、SD卡座、天线、锅仔按钮等,注意方向。

　　3.8、对BOM的每一项检查是否没有打勾的位号并核对。

　　3.9、如有样板时请和样板校对一次

　　3.10、对备注的问题审核一次,如有不清楚时请提示其他部门同事是否有确定时请上级处理。

　　3.11、检查PCBA的班别记号、日期记号,位置、大小是否合适。

　　3.12、如果是有BGA的产品,监督工程师在没有过炉前照ⅹ光,检査焊盘和引脚是否对好。

　　3.13、对首件打Q记号并过炉:检査首件的焊接情况,注意电感、带散热片的IC是否熔锡;照X光。

　　3.14、将首件挂标示卡送炉后QC,通知QC检查注意事项及一些检查方法。

　　3.15、如果是带BGA的产品,首批小于5PCS,过炉并照X光,确认没有问题后选一块PCBA标示样板给炉前,作为参考依据。

　　四、记录

　　4.1、记录炉温、链带速度等。

　　4.2、对红胶板要进行推力测试并记录。首件要备注:推力OK.

　　4.3、对锡膏板要备注锡膏的名称及有铅/无铅。

　　4.4、记录新ECN的执行、特殊工艺的执行、BOM的编号。

　　4.5、签名，送班长确认。

　　五、生产

　　5.1、通知生产部正常生产

　　5.2协助和监督炉后的产品标识、隔离。

　　5.3、生产线每一个工位巡检一

　　使用FAI-E680首件检测仪流程：

　　一、操作员将待检首件送至IPQC工作台

　　二、IPQC收到首件后,按具体型号在检测仪找到相对应的BOM表及坐标文件。

　　2.1.将BOM表及坐标文件分别导入首件检测系统

　　2.2.自动对比BOM及坐标文件错误

　　2.3.自动识别各元件类型及标准值,上下限值

　　三、首件测试

　　3.1、新建待测首件测试报表

　　3.2、将待测首件放入检测仪内,扫描首件图片并自动识别空焊元件

　　3.3、开始测试阻容元件并自动判定 PASSFAIL(有声光报警)

　　3.4、对IC、三极管、二极管等不可测量元件,可调出元件库进行型号规格方向对比

　　四、保存及上传报表

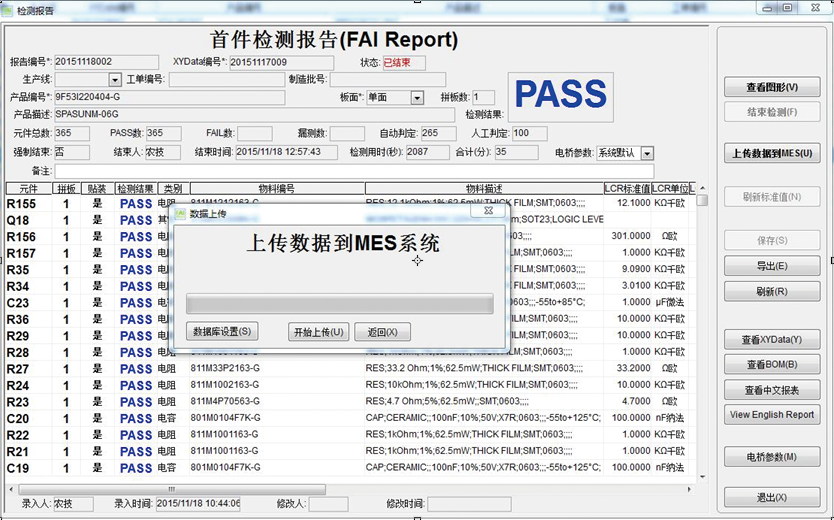

　　4.1测试完成后，系统自动生成首件测试报表,可以选择保存报表(支持 excel和PDF格式)或上传报表至MES、ERP系统。

　　FAI-E680智能首件检测仪优势：

　　1.操作简单，简单培训即可上机操作，非常方便。

　　2.节约人力，传统SMT做首件需要两个人，现在一个人完全可以担当。

　　3.节省时间，使用E680智能首件检测仪工作效率可以提升80%以上。

　　4.防止错漏，所有检测都通过系统记录标记并生成报告，完全杜绝错漏。
